Narzynka, gwint amerykański rurowy stożkowy Fanar 8980

• Marka : Fanar

Narzynka HSS 800 zgodna z DIN-EN 24 230 nacina gwint amerykański rurowy stożkowy NPT. Materiał, z jakiego została zrobiona narzynka – wysokowydajna stal szybkotnąca – charakteryzuje się wysoką odpornością na zużycie. Narzynka jest przeznaczona do stali konstrukcyjnych węglowych, automatowych i niskostopowych o wytrzymałości 600MPa<=Rm<=800MPa. Przed użyciem narzynki należy na elemencie obrabianym wykonać sfazowanie 45° w celu uniknięcia większych obciążeń krawędzi tnących. Narzynka powinna być ustawiona prostopadle względem śruby. Aby obciążenie zębów podczas obróbki było niższe, średnica pręta musi by zawsze mniejsza niż średnica zewnętrzna gwintu na narzynce. Dane techniczne:

• Rozmiar NPT 1/2″
• Średnica nominalna gwintu 20,955mm
• Skok gwintu (1″/P) 14
• Podziałka gwintu (skok) 1,814mm

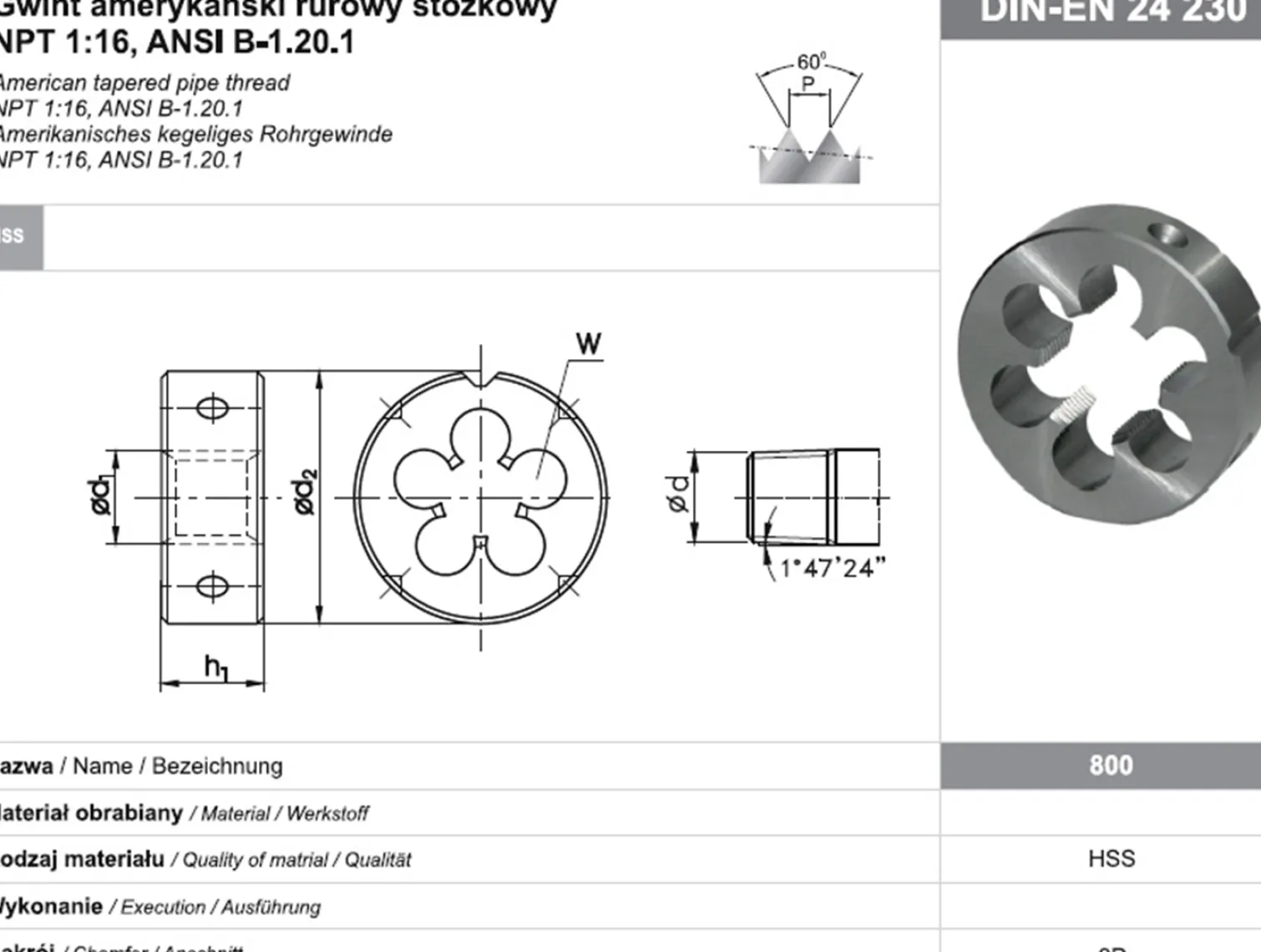

• Średnica zewnętrzna (d2) x grubość narzynki (h1) 45 x 18mm
• Otwory wiórowe (W) 6
• Materiał HSS
• Nakrój 2P
• Średnica pręta do wykonania gwintu 20,71mm
