Narzynka, gwint amerykański zunifikowany drobnozwojny Fanar 8969

• Marka : Fanar

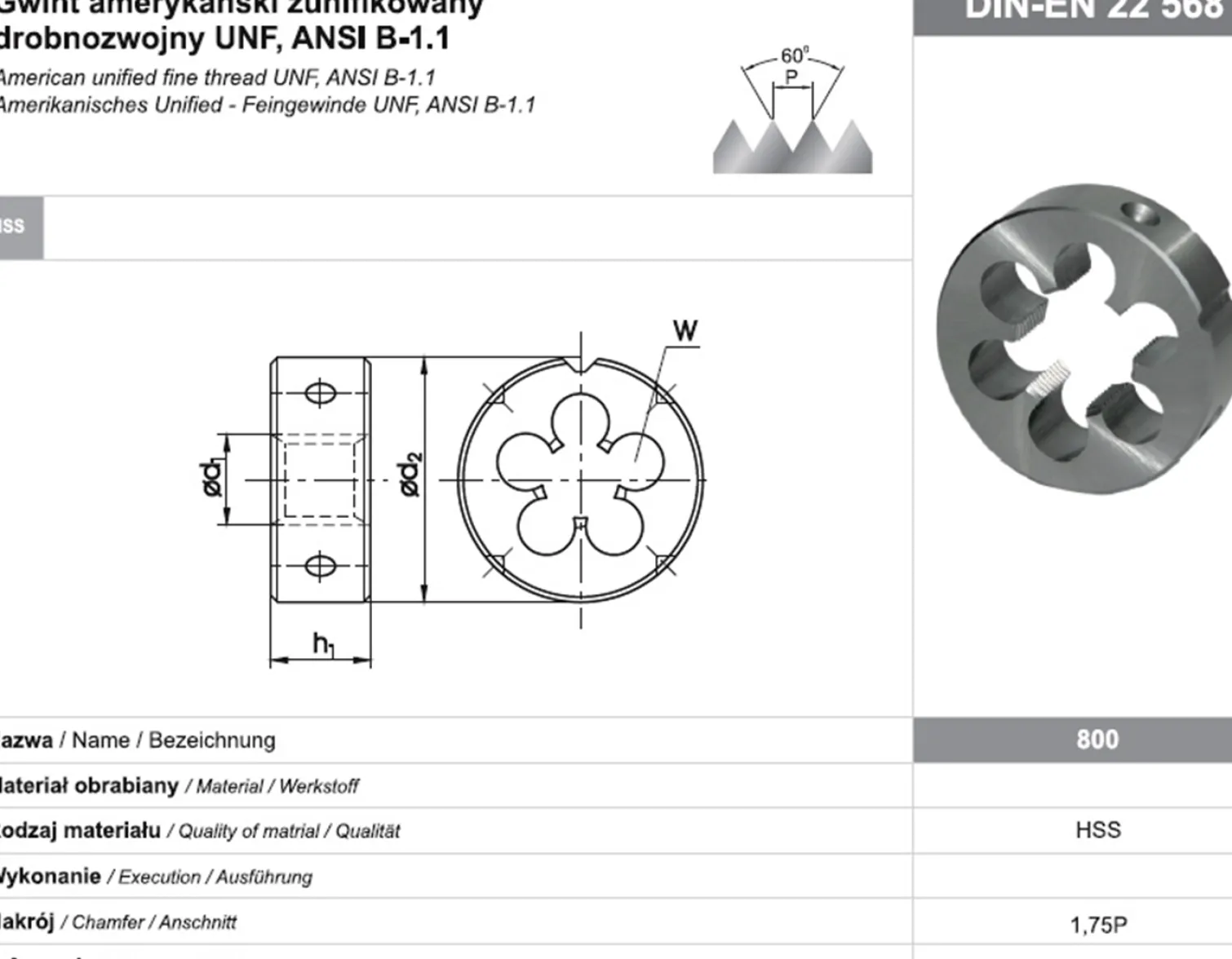

Narzynka HSS 800 zgodna z DIN-EN 22 568 nacina gwint amerykański zunifikowany drobnozwojny UNF. Materiał, z jakiego została zrobiona narzynka – wysokowydajna stal szybkotnąca – charakteryzuje się wysoką odpornością na zużycie. Narzynka jest przeznaczona do stali konstrukcyjnych węglowych, automatowych i niskostopowych o wytrzymałości 600MPa<=Rm<=800MPa. Przed użyciem narzynki należy na elemencie obrabianym wykonać sfazowanie 45° w celu uniknięcia większych obciążeń krawędzitnących. Narzynka powinna być ustawiona prostopadle względem śruby. Aby obciążenie zębów podczas obróbki było niższe, średnica pręta musi by zawsze mniejsza niż średnica zewnętrzna gwintu na narzynce. Dane techniczne:

• Rozmiar: UNF 5/8-18
• Średnica nominalna gwintu: 15,875mm
• Skok gwintu (1″/P): 18
• Podziałka gwintu (skok): 1,411mm
• Średnica zewnętrzna (d₂) x grubość narzynki (h1): 45 x 14mm
• Otwory wiórowe (W): 5
• Materiał: HSS
• Nakrój: 1,75P
• Tolerancja: 2A
• Średnica pręta do wykonania gwintu: 15,73mm
