Narzynka, gwint metryczny zwykły Fanar 9054

• Marka : Fanar

Narzynka HSSE INOX zgodna z DIN-EN 22 568 nacina gwint metryczny zwykły. Materiał, z jakiego został zrobiony frez – stal szybkotnąca ze zwiększoną domieszką kobaltu – charakteryzuje się wysoką odpornością na zużycie. Narzynka jest przeznaczona do stali wysokostopowych, nierdzewnych i kwasoodpornych o wytrzymałości Rm<=1000MPa. Przed użyciem narzynki należy na elemencie obrabianym wykonać sfazowanie 45° w celu uniknięcia większych obciążeń krawędzitnących. Narzynka powinna być ustawiona prostopadle względem śruby. Aby obciążenie zębów podczas obróbki było niższe, średnica pręta musi by zawsze mniejsza niż średnica zewnętrzna gwintu na narzynce. Dane techniczne:

• Średnica nominalna gwintu: M10
• Skok gwintu: 1,5

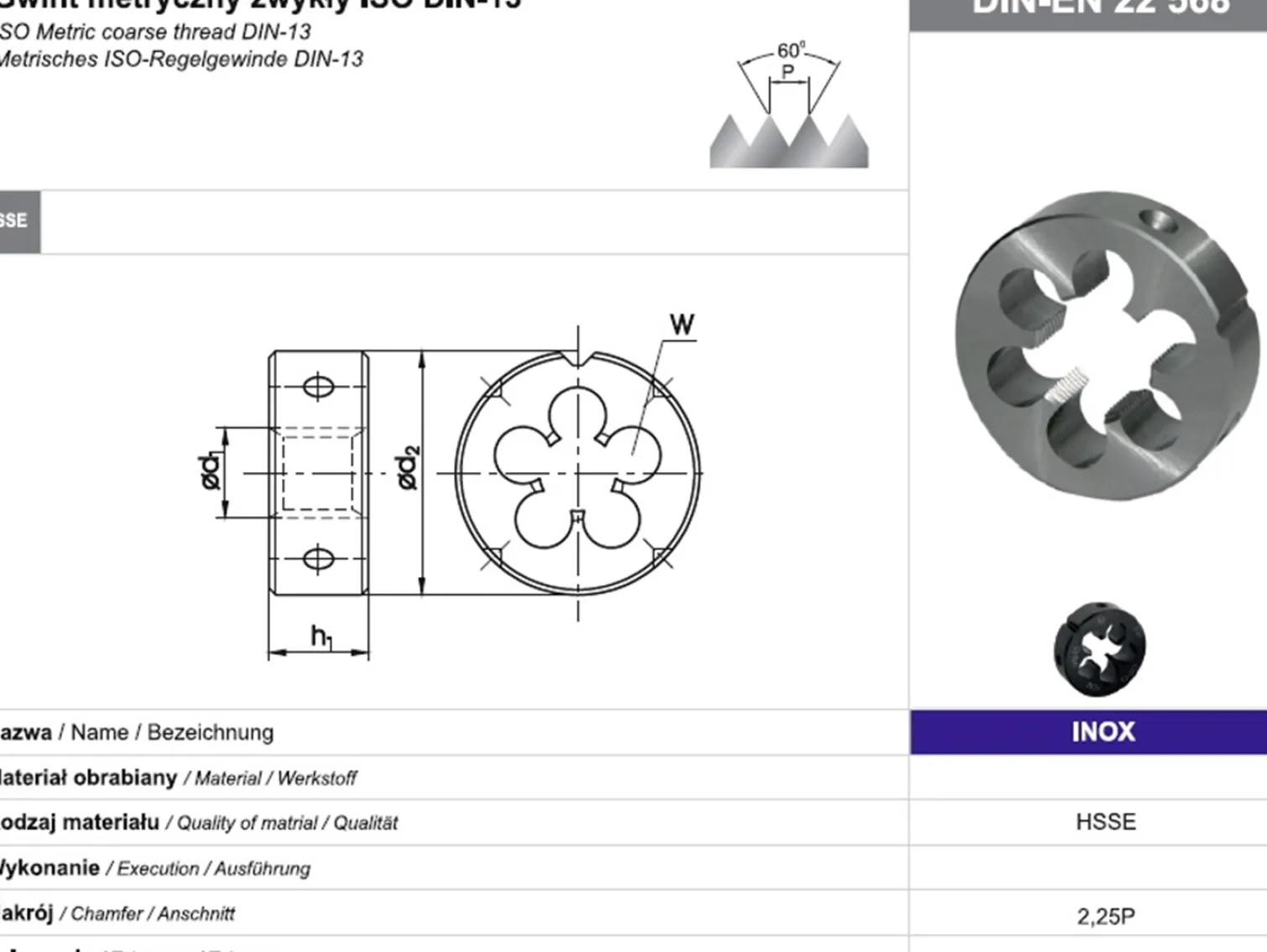

• Średnica zewnętrzna (d₂) x grubość narzynki (h₁): 30 x 11mm
• Otwory wiórowe (W): 4
• Materiał: stal szybkotnąca ze zwiększoną domieszką kobaltu (HSSE)
• Nakrój: 2,25P
• Tolerancja: 6g
• Średnica pręta do wykonania gwintu: 9,85mm
